梯型齿XXH同步带轮

蘑菇视频软件蘑菇视频软件传动生产的XXH同步带轮既为国产化设备的XXH同步带配套，又能代替进口XXH同步带轮使用。如果您定制XXH同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），蘑菇视频软件也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。

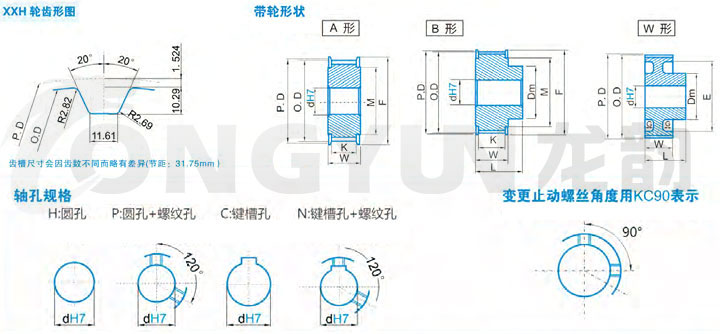

规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	透孔外径E	轮毂直径Dm	内孔dH7
								A形		B形\|W形
								H	C\|N	H	C\|N
18XXH	A\|B	181.91	178.87	198	140		140	25~100	25~90	25~100	25~90
19XXH		192.02	188.98	208	140		140	25~100	25~90	25~100	25~90
20XXH		202.13	199.09	208	150		150	28~110	28~100	28~110	28~100
21XXH		212.23	209.19	229	160		150	28~110	28~100	28~110	28~100
22XXH		222.34	219.30	239	170		150	28~120	28~110	28~120	28~110
24XXH	W	242.55	239.51			190	150	32~120	32~110	32~120	32~110
25XXH		252.66	249.62			199	150	32~120	32~110	32~120	32~110
26XXH		262.76	259.72			209	150	35~120	35~110	35~120	35~110
27XXH		272.87	269.83			219	150	35~125	35~120	35~120	35~120
30XXH		303.19	300.15			250	150	38~125	38~120	38~125	38~120
40XXH		404.25	401.21			352	150	45~130	45~120	45~130	45~120
48XXH		485.10	482.06			432	175	45~150	45~140	45~150	45~140
60XXH		606.38	603.34			554	175	55~150	55~145	55~150	55~145
72XXH		727.66	724.62			675	175	55~150	55~145	55~150	55~145
注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。详情咨询客服：0574-63782991
